熱電対コネクタプラグとは何ですか？

熱電対コネクタプラグとは何ですか？

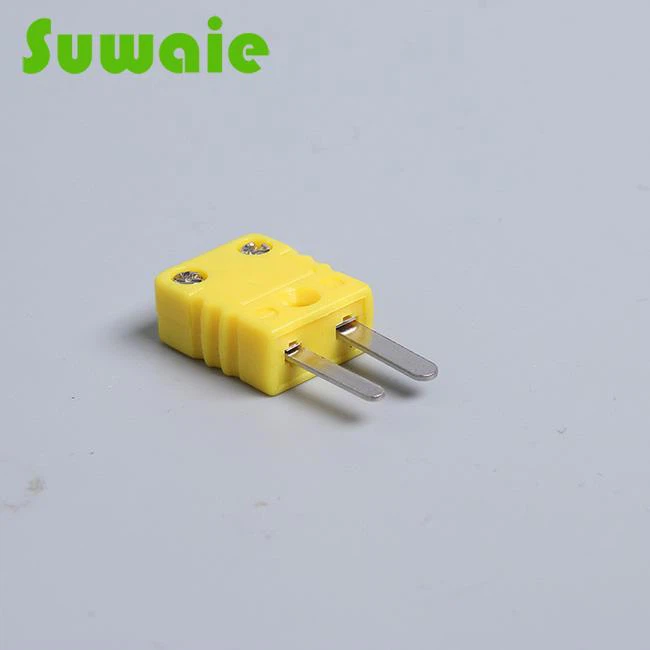

熱電対コネクタプラグは、熱電対を測定機器またはレコーダーと接続するように設計された特殊なインターフェイスデバイスです。プラグとソケットの両方で構成され、迅速な温度信号伝送を可能にし、切断に対する保護を提供します。コア関数：信号伝送：熱電位によって生成された熱電位（電圧信号）を温度レコーダーまたはコントローラーに送信し、実際の{-時間データ取得を可能にします。物理保護：使用していない場合、プラグとソケットを分離して回路を物理的に分離し、温度測定ワイヤの損傷を防ぎます。

熱電対コネクタプラグの開発履歴

熱電対コネクタプラグの開発は、産業温度測定技術の進行、材料科学の開発、標準化要件の増加と密接に関連しています。以下は、その重要な開発段階と技術的進化です。

1。初期段階（20世紀初頭）簡単な配線方法：熱電対は、環境干渉の影響を受けやすい手動配線に依存して、専用のプラグなしで直接溶接または露出したワイヤ接続を最初に使用しました（酸化、腐食）。材料の制限：初期の熱電対材料（例えば、銅- conelloy）は、安定性が低く、-の温度抵抗が高く、接続の信頼性が低くなりました。

2。初期標準化（Mid - 20世紀）軍事および航空需要：第二次世界大戦中、航空および軍事応用における高-温度測定の需要により、高-温度抵抗と振動の不正を必要とする特殊な熱電対コネクタの開発が促進されました。金属囲まれたコネクタ：ステンレス鋼またはニッケルベースの合金ケースは、かさばって費用がかかっていましたが、機械的保護と電磁シールドを提供しました。基本標準化：米国のような国は、熱電対コネクタ（MIL仕様など）のインターフェイス標準の確立を開始し、ピンの寸法と極性を定義しました。

3。プラスチックおよび複合材料ERA（1970年代- 1990年代）エンジニアリングプラスチックアプリケーション：高-温度耐性プラスチックの出現は、ポリイミドがより軽量、より多くのコスト-有効コネクタを有効にしました。モジュラー設計：コネクタとソケットは、設置効率を改善するために、スナップフィットまたはスレッドロックメカニズムを採用しました（例えば、ミニチュア熱電対コネクタ）。国際標準化：IEC 60584統一熱電対タイプ（K、J、Tなど）やコネクタの色分けなどの標準は、誤った接続リスクを軽減します。

4。高性能と小型化（1990 - 2010S）高-温度材料：極端な環境のための酸化アルミニウムセラミック絶縁体（冶金、原子力）、1000度を超える温度に耐えることができます。ミニチュアコネクタ：電子温度測定用の表面マウントテクノロジー（SMD）熱電対プラグ、ミリメートル-スケール寸法に削減されました。干渉防止設計：コネクタに統合されたシールドレイヤーとねじれたペアが、弱い熱電対信号に影響を与える電磁干渉を最小限に抑えます。

5。Intelligenceand Integration（2010 -プレゼント）デジタルインターフェイス統合：いくつかの高-エンドコネクタは、コールドジャンクション補正（CJC）回路またはデジタル信号変換を組み込みます（たとえば、Thermocouple - to-USB/I2c変換）。ワイヤレス熱電対システム：ワイヤレス伝送モジュール（例えば、LORA、Bluetooth）と統合されたコネクタリモート監視（Industry 4.0アプリケーション）を可能にします。カスタマイズとクイック接続：ポゴピンと磁気コネクタは、モバイルデバイスや頻繁な分解シナリオに適したインストールを簡素化します。

特定のアプリケーションに適した熱電対コネクタプラグを選択する方法は？

熱電対コネクタプラグは、熱電対と測定機器を接続する重要なコンポーネントであり、その選択は温度測定の精度と信頼性に直接影響します。あなたのニーズに応じて、私は複数の次元からの詳細な選択ガイドを提供します。

1。熱電対コネクタプラグのタイプと仕様

熱電対コネクタプラグは、熱電対のタイプに応じてさまざまな仕様に分割されます。各タイプは、異なる温度範囲とアプリケーションシナリオに対応します。

 2。批判的選択係数1。温度範囲互換性高-温度アプリケーション：セラミックやステンレス鋼ケースなどの高-耐性材料を選択します（例：650度のオメガSHXシリーズ）。低-温度アプリケーション：t -タイプコネクタは、200度で±0.2度以内に誤差を維持できます。

2。環境条件高-湿度環境：IP67/IP68保護評価またはポッティング-タイプ端子を使用して防水端子を選択します。強力な振動環境：SNAP -ロックメカニズムを備えたコネクタを選択します（たとえば、100Nクランプ力を備えたDuraclikコネクタ）。腐食性環境：ステンレス鋼または特別な合金ケースを使用します。

3.電気特性接触抵抗は、信号の完全性を確保するために50mΩ未満でなければなりません。絶縁抵抗は100mΩを超える必要があります（湿度のある条件では少なくとも1mΩ）。

4。機械的特性挿入/操作寿命：産業{-グレードコネクタは、通常、5000以上の挿入/操作よりも大きい以上のものを必要とします。インストール方法：パネル-マウントタイプ（例：MPJ - k - f）固定機器に適しています。モバイル測定用のポータブルプラグ。

3。アプリケーションシナリオの推奨モデル1。高{-温度産業環境オメガSHXシリーズ：セラミック構造、650度の耐熱性、炉および熱処理装置に適しています。 hmpw - k - m/f：260度の耐熱性、ステンレス鋼ケース、化学装置に適しています。

2。実験室精度測定SMPW - t - m/f：t -タイプは、±0.2度精度のある青色プラグとタイプ、クライジェニック実験に適しています。 RS Pro Standard Socket：φ6mmプローブJ {-タイプThermoCouppleと互換性があります。精密レベル1グレード

3。特別な環境要件高湿度：M12防水コネクタ（IP68）、30分間最大1メートルまでの水に浸ることができます。強い振動：ロックネジ付きのUHXHコネクタは、優れた振動抵抗を示しています

4。インストールおよびメンテナンスガイドラインのインストール注意事項：プラグと熱電対タイプの適切なマッチング（例えば、k -タイププラグはJ -タイプの熱電対と互換性がありません）1。配線中に安定したコールド接合温度を維持します。必要に応じて、補償リードを使用してください。メンテナンスの推奨事項：定期的に端子酸化を検査します（3か月ごと）。機械的な損傷を避けるために、アルコール-浸した綿パッドを使用した接触面をきれいにします。長期間使用されていない場合は、接触面の老化を防ぐためにソケットからプラグを切断します

5.調達プロセスガイドラインの明確な要件：測定範囲、環境条件、および精度仕様の決定一致するコネクタ：熱と熱のタイプに基づいて適切なタイプを選択する環境適応性を評価：特別な環境の保護モデルのバランスとコストを選択します：パフォーマンスと予算の均衡の達成互換性と既存の機器との互換性を確認する

熱電対コネクタプラグをきれいにして維持する方法は？

熱電対コネクタプラグは温度測定システムの重要なコンポーネントであり、そのクリーニングとメンテナンスは測定の精度と機器の寿命に直接影響します。以下は、詳細なクリーニングとメンテナンス方法です。

1。クリーニング方法1。物理的な洗浄方法ゴムパッドの洗浄：光酸化層に適しています。ゴム製パッドは、銅の頭を損傷することなく、酸化物層を効果的に除去できます。ファインサンドペーパー/スチールワイヤーブラシ：頑固な酸化物層の場合は、細かいサンドペーパー（400枚以上）またはスチールワイヤーブラシを使用して、静かに拭きます。金属表面の損傷を避けるために穏やかな圧力をかけます。小さなブラシクリーニング：熱電対u -形状のヘッドの場合、温度が完全に低下するまで、小さなブラシを使用して残留物を除去するまで待ちます。高温下で動作しないでください。

2。化学洗浄方法アルコール洗浄：拭き取りに柔らかい布で希釈した70〜75％のアルコールを使用します。アルコールはすぐに蒸発し、水分残留物を残しません。酢の浸漬：プラグを白酢に約1時間浸し、乾燥させます。重い酸化物層の除去に適しています。重曹 +アルコール：拭き取りのためにスポンジを混ぜてスプレーします。内部金属を損傷することのない強力なクリーニング能力。

3.プロフェッショナルクリーニング方法（プラチナ/ロジウムの熱電対の場合）酸洗浄：30〜50％希釈硝酸に1時間浸漬するか、有機物と金属の不純物を除去するために15分間沸騰させます。ホウ酸洗浄：1100度高温でホウ砂を溶かし、熱電極表面に流れて頑固な不純物を除去します。

2。毎日のメンテナンスポイント1。定期的な検査接続ステータス：プラグとソケットが緩んでいるか、腐食しているか、変形しているかを毎月確認します。断熱性能：マルチメーターで断熱抵抗を測定し、5mΩ（100V）以上を保証します。保護ケーシング：亀裂、砂の穴、または明らかな摩耗をチェックします. 2.防水対策. 2.防水と湿気-証明：ハイツに屋外に設置するときに防水測定を実装します。 Anti -ファウリングと湿気-湿度のある領域にカバーを取り付けます。電磁干渉保護：強力な磁場や電界から遠ざけてください。同じ導管に電源ケーブルを使用しないでください。機械的損傷の防止：頻繁にプラグ/プラグを抜くこととワイヤーの過度の曲げを避けます{. 3.使用予防策-操作オフ：すべてのクリーニングとメンテナンスを実行する必要があります。挿入深さは、保護導管の直径の8〜10倍である必要があります

3。さまざまな種類の熱電対の特別な要件

1。材料の違いのメンテナンス

2. Application Scenario Differences Industrial-grade thermocouples: Maintenance cycle: Every 6 months in high-temperature (>500度）環境、通常の条件下で3〜5年特別な要件：振動や腐食などの過酷な条件に耐えなければなりません。保護シースには耐久性の強化が必要です。実験室の熱電対：メンテナンスサイクル：推奨される年間キャリブレーション特別要件：高精度の需要定期的な専門的なキャリブレーション

3.標準の維持手順目視検査：測定端末溶接が安全であり、多孔性断熱テストなしで表面が滑らかであるかどうかを確認します：熱電対と保護シースの間の断熱抵抗を測定します（5mΩ以上が必要です）接続チェック：ターミナル配線の確認は、ゆるいまたは腐食保護シースチェックなしで安全であることを確認します。 ±2度のクリーニングメンテナンス：材料タイプのメンテナンス記録に基づく適切な清掃方法を選択：ドキュメントメンテナンスの日付、検査結果、および実装された測定値

熱電対プラグと一般的なプラグの違い

1.パフォーマンス熱電対コネクタは、温度測定用に設計された特殊なプラグであり、通常は熱電対の信号取得端子として機能します。実際の-時間信号伝送、精度、安定性など、高性能基準が必要です。対照的に、標準のプラグは、パワー接続やその他の信号転送に使用され、安全性と信頼性を確保するためだけに必要なリラックスした要件があります。

2。設計の構造の違いは、それらの個別のアプリケーションから生じています。熱電対コネクタは通常、マルチ-ピン構成を備えており、シーリングリングやその他のコンポーネントを組み込んで、信号伝送の精度と安定性を保証する場合があります。ただし、標準のプラグは通常、防水などの安全因子を考慮しながら、単一またはデュアル-ピン設計を使用します。

3.材料選択熱電対コネクタは、一般に高い-温度耐性合金を使用して、信号の精度と安定性を確保します。一方、標準プラグは、銅、鉄、アルミニウムなどの一般的な材料を使用して、電力接続と信号伝送機能を満たします。熱電対コネクタと標準プラグは同様の外観を共有していますが、アプリケーションとパフォーマンスの特性が大きく異なります。測定の精度と信号の安定性を確保するには、ユーザーは特定の要件に基づいて適切なプラグを選択する必要があります。

熱電対プラグの関数

熱電対プラグは、さまざまな産業部門、研究所、科学研究で広く使用されています。それらの主な機能は、実際の-時間で温度を測定し、監視と制御のために電気信号に変換することです。熱電対プラグの重要なアプリケーションには、温度測定と制御：これらのプラグは、温度を迅速かつ正確に測定し、シグナルを温度制御システムに送信できます。これにより、実際の-時間温度の監視と規制に特に役立ちます。安全監視：極端な熱や低温などの危険な環境では、熱電対プラグは、リスクが過熱や凍結の防止を防ぎながら、機器とシステムの安定性を確保するのに役立ちます。品質管理：生産プロセス中に、これらのプラグは重要な段階で温度を検出および調整して、製品の品質を保証します。科学的研究：熱力学的研究と実験では、熱力学的温度を測定するための科学的研究と実験に広く採用されており、熱力学的特性の理解を支援しています。エネルギー管理：エネルギーシステム内の温度を監視および制御して、エネルギー効率を高めます。

熱電対コネクタプラグのアプリケーションは何ですか？

熱電対コネクタプラグは、主に温度測定機器の便利な接続に使用され、次のフィールドで一般的に使用されます。

ボイラーや暖房システムなどの産業シナリオでの温度監視に使用される産業機器には、クイックプラグ{-および-が接続を再生し、医療機器の医療分野（体温モニターなど）、実際の-医療分野に適応する必要があります。プラグ-および-ソケットインターフェイス{. 1研究所と研究は、温度レコーダーを研究所のセンサーとセンサーと結び付け、データ収集と実際の-時間分析をサポートします. 1特別な環境一部のモデルは腐食{11}}---------}--- {-耐性をサポートします。低-温度環境（例：-40度から1200度）、化学処理、食品製造、および同様の用途に適しています

要約します

産業温度測定のコアコンポーネントとして、熱電対コネクタは、より高い精度、インテリジェントな機能性、信頼性の向上、およびECO -フレンドリーなデザインに向けて進化しています。新興業界の需要と技術革新を満たすには、メーカーは標準化とカスタマイズのバランスをとる必要があります。企業は、材料科学、デジタル変革、および垂直産業基準の進歩を綿密に監視して、高-エンドマーケットで競争力を確保する必要があります
